Descrição das barras de cores (mapa Ceará).

Chuva agora (dBZ)

Fator de refletividade do radar (dBZ) e indicativo da intensidade de chuva.

O eixo superior de intensidade de chuva, associa os valores do fator de refletividade do radar (dBZ) com as classes de intensidade de chuva (WMO, 2023, p. 506). As classes de intensidade de chuva correspondem aos seguintes valores de taxa de precipitação.
Fraca: até 2,5 mm/h.
Moderada: de 2,5 a 10 mm/h.
Forte: de 10 a 50 mm/h.
Muito forte: acima de 50 mm/h.

O eixo inferior é o fator de refletividade do radar (dBZ).

Acumulado (mm), últimas 6h

Integra a taxa de precipitação do radar no tempo e mostra o acumulado de chuvas em milímetros (mm), referente às últimas 6h.

Núcleos de raios

Mostra as áreas onde está ocorrendo raios atualmente.

A escala de cores indica categorias de risco associado a ocorrência de raios (flashes do GLM GOES-R), as quais são definidas a partir da ocorrência de raios dos últimos 30 minutos em cada região de ∼8 km × ∼8 km. Cada categoria corresponde.

Baixo: entre 1 e 2 raios nos últimos 30 minutos. Evite exposição desnecessária no ambiente. Há possibilidade de descargas elétricas isoladas tocarem o solo. Possibilidade de chuva fraca.

Moderado: entre 3 e 6 raios nos últimos 30 minutos. Procure abrigo, evite exposição ao ambiente. Possibilidade de chuva fraca e moderada com rajadas de vento.

Alto: entre 7 e 25 raios nos últimos 30 minutos. Procure abrigo, evite exposição ao ambiente. Possibilidade de chuva moderada e forte com rajadas de vento.

Extremo: acima de 25 raios nos últimos 30 minutos, valores acima de 100 raios em 30 min, possuem a cor da extensão da barra de cor (pink). Procure abrigo, evite exposição ao ambiente. Possibilidade de chuva forte e muito forte, rajadas de vento que causam dados e precipitação de granizo.

Produtos de Satélite

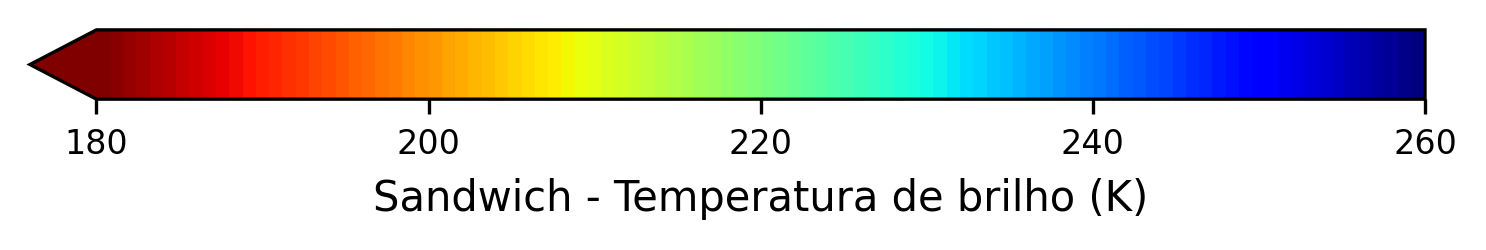

Sandwich

O produto Sandwich é uma técnica de imageamento por satélite, desenvolvida para o monitoramento e a previsão imediata de tempestades severas. Esta ferramenta une duas camadas de informação: um canal visível (0,64 µm), que revela a estrutura tridimensional e os detalhes texturais do topo das nuvens, e um canal infravermelho (10,3 µm) realçado, que mapeia a temperatura do topo das nuvens. A camada visível capta a luz solar, permitindo visualizar feições tridimensionais como os topos que irrompem pela bigorna, sinalizando updrafts fortes. Simultaneamente, a camada infravermelha (superior) destaca em cores as regiões mais frias, que correspondem aos topos mais altos e energeticamente mais intensos da tempestade, identificando padrões característicos de tempestades, como "anéis frios" e "cavidades frias em forma de U ou V". Ao integrar a estrutura física vista pela luz do sol com os dados de temperatura, o produto Sandwich oferece uma visão integral da dinâmica da tempestade, onde os pixels mais frios e com texturas mais complexas sinalizam os núcleos de maior severidade, auxiliando na identificação precisa de riscos associados a eventos extremos de chuva. Para maior flexibilidade, o produto disponibiliza as camadas individualmente, permitindo que o usuário ajuste a transparência para uma análise personalizada.

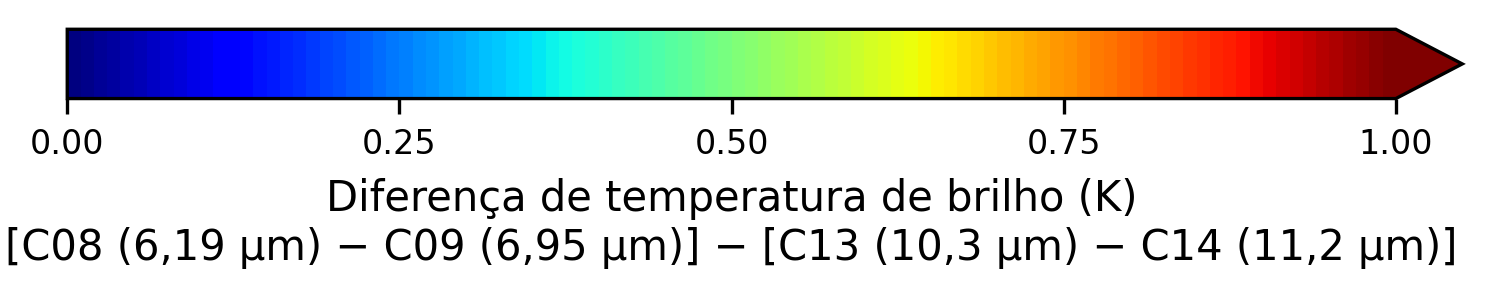

WV-IR (Probabilidade de Descargas Elétricas)

O produto WV-IR (Índice Vapor d'Água - Infravermelho) é um algoritmo do tipo split window, que estabelece uma relação entre assinaturas espectrais e atividade elétrica em tempestades (KURINO, 1997; SCHMETZ et al., 1997; MACHADO et al., 2009). Este produto é calculado pela fórmula [(Canal 8 (6,19 μm) - Canal 9 (6,95 μm)) - (Canal 13 (10,35 μm) - Canal 14 (11,2 μm))] no satélite GOES-19. O princípio físico baseia-se no comportamento diferenciado dos canais espectrais: enquanto os canais de infravermelho (10,35 e 11,2 μm), situados na janela atmosférica, medem diretamente a emissão térmica do topo da nuvem, os canais (6,19 e 6,95 μm), localizados em banda de forte absorção do vapor d'água , geralmente registram temperaturas de brilho mais baixas. Valores positivos neste índice ocorrem especificamente em nuvens penetrativas que ultrapassam a tropopausa, caracterizadas por topos extremamente frios, convecção profunda e alta concentração de gelo. Estas nuvens, ao injetarem vapor d'água na estratosfera, criam uma assinatura espectral distintiva que as correlaciona com o desenvolvimento de fortes campos elétricos e intensa atividade de descargas nuvem-solo, sendo portanto uma ferramenta valiosa para a detecção precoce de tempestades com potencial elétrico elevado.

Updraft (Corrente Ascendente)

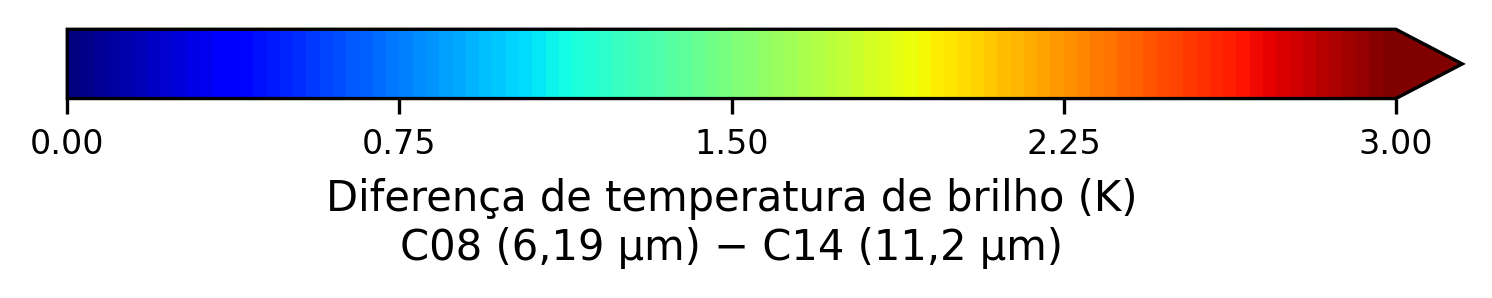

O produto Updraft consiste em um algoritmo do tipo split window, desenhado para identificar correntes ascendentes em nuvens convectivas. Sua formulação utiliza a diferença entre os canais de vapor d'água de 6,19 μm (Canal 8) e infravermelho de 11,2 μm (Canal 14), onde valores positivos na faixa de 0K a 3K indicam a presença de nuvens penetrativas e fortes correntes ascendentes. Seu valor instantâneo e sua tendência temporal são parâmetros que auxiliam a previsão de iniciação convectiva (MECIKALSKI et al., 2008; LIU et al., 2018), e na identificação de nuvens convectivas profundas com precipitação intensa (KURINO, 1997). Uma formulação alternativa entre os canais de 13,3 μm (Canal 10) e 10,35 μm (Canal 13) permite uma avaliação mais detalhada, fornecendo informações sobre a altura do topo da nuvem em relação à alta troposfera e a largura da coluna de corrente ascendente. Esta versatilidade torna o produto particularmente eficaz para o monitoramento contínuo da evolução de sistemas convectivos e para a avaliação do seu potencial de severidade, complementando as informações obtidas por outros produtos de satélite.

Índices de instabilidade atmosférica

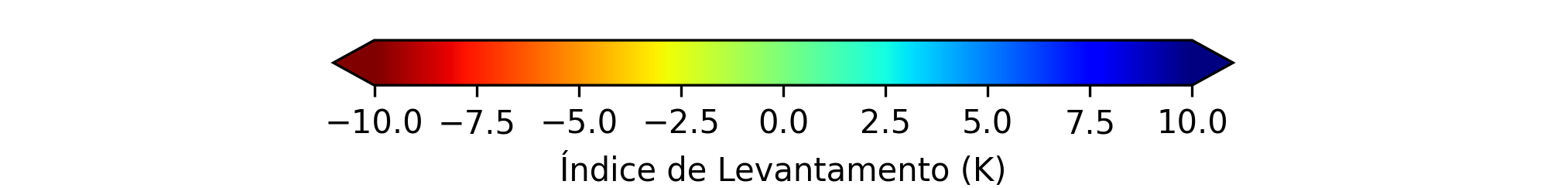

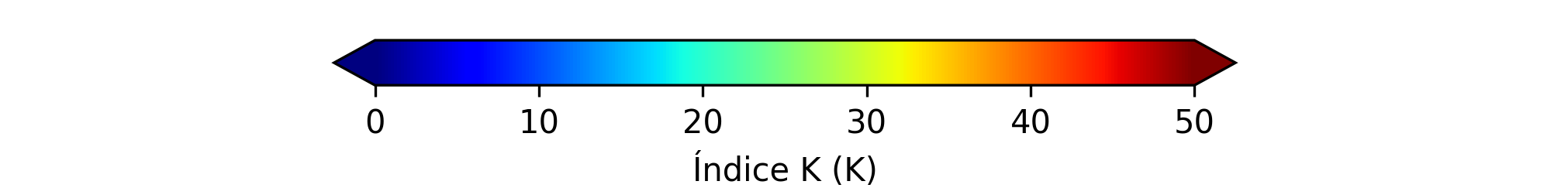

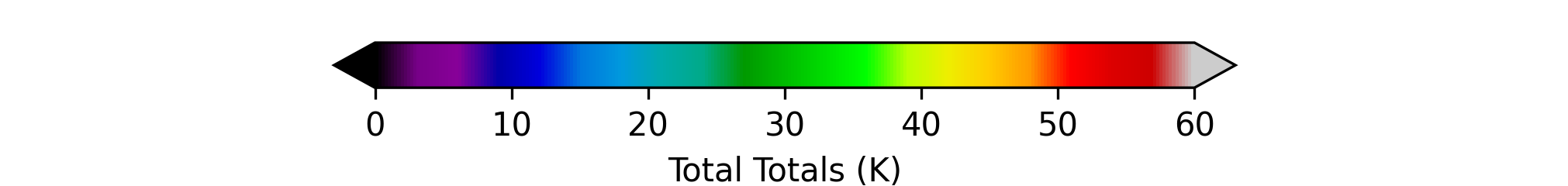

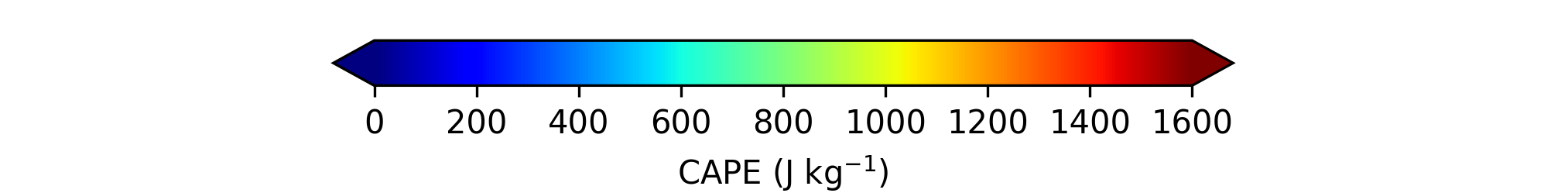

Apresenta cinco índices de instabilidade atmosférica (CAPE, Total Totals, Showalter, índice de levantamento e K).

Os índices são gerados pelo algoritmo físico LAP (Legacy Atmospheric Profile) com base na integração de dados multiespectrais do sensor ABI/GOES-19 e saídas de modelos numéricos (NOAA/NESDIS, 2012). Os índices termodinâmicos são gerados para áreas de céu claro com resolução espacial de 10 km e temporal de 10 min. O domínio espacial compreende as latitudes de 45°S a 15°N e longitudes de 82 a 25°W. A latência média é de 22 min. Os produtos de índices de instabilidade auxiliam o meteorologista operacional na identificação de áreas favoráveis à ocorrência da convecção, permitindo, por exemplo, localizar regiões com forte gradiente e com mudanças na tendência temporal. Além disso, podem ser úteis na avaliação operacional de ambientes pré-convectivos gerados por modelagem numérica. O produto CAPE está em J/Kg, enquanto os demais estão em K. As barras de cores adotadas são exibidas acima. As cores mais frias (tons azulados) representam condições atmosféricas mais estáveis, e as cores mais quentes (tons avermelhados) refletem áreas mais instáveis.

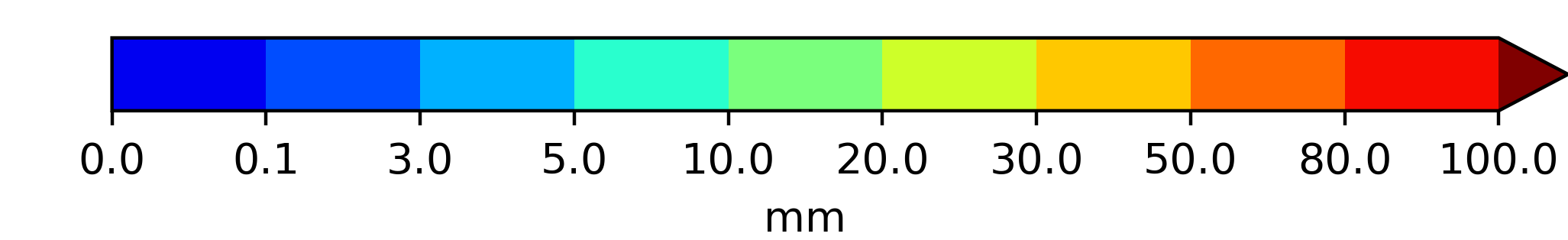

Precipitação diária (7h-7h)

Mostra a distribuição espacial da precipitação diária (período entre 7h do dia anterior até 7h do dia atual) estimada pelo produto MERGE (CPTEC/INPE).

O algoritmo MERGE baseia-se na combinação de dados de precipitação medidos à superfície e modelados por satélite (IMERG/GPM). O produto é gerado para uma cobertura espacial entre as latitudes de 56.9°S a 13.0°N e longitudes de 82.1 a 32.9°W, com resolução de 10 km. Os scripts operacionais rodam 8 vezes ao dia (entre 7-14h), manipulando os dados horários MERGE disponíveis para obter o acumulado diário em mm d^-1. Esse produto de precipitação apresenta como vantagens: detectar áreas com ocorrências significativas de precipitação; servir como fonte de informação complementar às observações da rede pluviométrica (convencional/automática) da Funceme e as estimativas de radar; permitir o monitoramento da dinâmica das chuvas sobre áreas continentais e oceânicas no entorno do Ceará; subsidiar briefings meteorológicos e alertas de áreas de risco considerando limiares de acumulados de precipitação. A barra de cores oscila entre tons frios e quentes, refletindo menores e maiores quantitativos diários de chuva, respectivamente.

REFERÊNCIAS

CALHEIROS, A. J. P.; ENORÉ, D. P.; MATTOS, E. V.; COSTA, I. C.; MACHADO, L. A. T. Sistema de previsão imediata: descrição dos produtos (Versão 0.1). São José dos Campos: INPE, 2016. Manual descritivo dos produtos utilizados no sistema de previsão imediata do CPTEC/INPE.

KURINO, T. A satellite infrared technique for estimating “Deep/Shallow” precipitation. Advances in Space Research, v. 19, n. 3, p. 511–514, 1997.

LIU, Z.; MIN, M.; LI, J.; SUN, F.; DI, D.; AI, Y.; LI, Z.; QIN, D.; LI, G.; LIN, Y.; ZHANG, X. Local severe storm tracking and warning in pre-convection stage from the new generation geostationary weather satellite measurements. Remote Sensing, v. 11, n. 383, p. 1–20, 2019. DOI: 10.3390/rs11040383.

MACHADO, L. A. T.; LIMA, W. F. A.; PINTO, O.; MORALES, C. A. Relationship between cloud-to-ground discharge and penetrative clouds: a multi-channel satellite application. Atmospheric Research, v. 93, n. 1–3, p. 304–309, 2009.

MECIKALSKI, J. R.; BEDKA, K. M.; PAECH, S. J.; LITTEN, L. A. A statistical evaluation of GOES cloud-top properties for nowcasting convective initiation. Monthly Weather Review, v. 136, p. 4899–4914, 2008.

NOAA/NESDIS/STAR, ATBD For Legacy Atmospheric Moisture Profile, Legacy Atmospheric Temperature Profile, Total Precipitable Water, and Derived Atmospheric Stability Indices, version 3.0, 2012.

SCHMETZ, J.; TJEMKES, S. A.; GUBE, M.; VAN DE BERG, L. Monitoring deep convection and convective overshooting. Advances in Space Research, v. 19, n. 3, p. 433–441, 1997.
